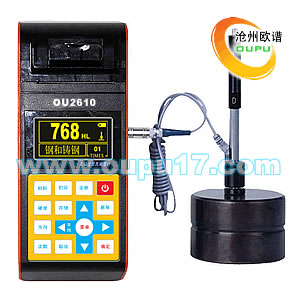

OU2610轧辊专用型硬度计

产品描述：轧辊硬度计是一种新型的便携式硬度测试仪器，主要适用于测试金属材料的硬度，具有测试精度高、体积小、操作容易、携带方便，测量范围宽的特点，特别适宜对大型零部件及不可拆卸部件的现场硬度测试。

服务热线:0317-3038768

立即咨询

产品介绍

测量范围：25-110HS 误差正负1HS
OU2610轧辊硬度计配备专业测试轧辊和石墨的DR冲击装置

不同于其它品牌只有一种轧辊材料，新增铸钢轧辊、锻钢轧辊、铸铁轧辊3种材料，使测试更加准确，更切合实际。

一、概述

沧州欧谱OU2610便携式里氏硬度计重磅推出的高端便携式硬度计打印功能一体机，方便用户打印测试结果，特别适合外出硬度检测使用，是性价比高的一款便携硬度计。仪器采用流线型人体工学结构设计，配有标准支架，采用大屏幕OLED 128×64点阵显示器，信息丰富、直观。无死角，方便操作和读值。依据里氏硬度测量原理，可以方便快捷地对多种金属材料进行测量，即刻显示硬度测量值的同时，可以在不同硬度制式间自由转换，可预先设置公差限，超出范围自动报警．该产品采用国际流行的热敏打印机与仪器集成为一体，并具工作安静、打印速度快，可以现场打印检测报告。依托稳定的低功耗IC集成电路，采用高对比度的段码液晶显示，操作简单、方便。七种异型冲击装置无需校准，自动识别．USB接口传输，大容量存储，并附有PC机人性化数据处理软件及USB即插即用数据线缆，200个小时的待机时间，内置镍氢可充电电池及充电控制电路，携带方便．特别适合工作现场和野外作业。

二、特点

·针对轧辊肖氏硬度测量设计独立系统，支持轧辊专业测量和非轧辊专业状态。
·设计依据标准：《里氏硬度计技术条件》B/T 9378-2001；采用D型高精度冲击装置，可以对多种金属材料进行检测。
·一台主机可配备7种不同冲击装置使用，自动识别冲击装置类型,更换时无需重新校准。
·支持"锻钢(Steel)"材料，当用D/DC型冲击装置测试"锻钢"试样时，可直接读取HB值，无需人工查表。
·采用128×64大屏幕OLED先进液晶显示屏主动发光,无视角。
·工业化壳体设计，坚固、小巧、便携、可靠性高，适用于恶劣操作环境，抗震动、冲击和电磁干扰；
·全中文显示，菜单式操作，操作简单、方便。
·具有示值软件校准功能。
·可存储最大600组(冲击次数32～1)硬度测量数据，每组数据包括单次测量值、平均值、冲击方向、次数、材料、
硬度制等信息。
·显示屏上有剩余电量指示图标，可实时显示电池剩余电量。具有充电过程指示，操作者可随时了解充电程度。
·配备微机软件(可选配置)，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告、批量设定仪器参数等丰
富功能，满足质量保证和管理的更高要求。
·内置镍氢可充电电池及充电控制电路；可连续工作不小于200小时；具有自动休眠、自动关机等节电功能。
·热敏打印机与仪器集成为一体，工作安静、打印速度快，可以现场打印检测报告。
·有USB接口，可以方便、快捷地与PC机进行数据交换。可配备微机软件，具有传输测量结果、测值存储管理、
测值统计分析、打印测值报告、批量设定仪器参数等丰富功能，满足质量保证和管理的更高要求。

三、主要应用领域

·模具型腔。
·轴承及其它零件。
·压力容器、汽轮发电机组及其设备的失效分析。
·重型工件。
·已安装的机械或永久性组装部件。
·试验空间很狭小的工件。
·要求对测试结果有正规的原始记录。
·金属材料仓库的材料区分。
·大型工件大范围内多处测量部位的快速检验。

四、技术参数

测量范围	(170-960)HLD,(17-68.5)HRC,(19-651)HB,(80-976)HV,(25-110)HS,(59-85)HRA(13 -100)HRB
测量材料	钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金(黄铜)、铜锡合金(青铜)、纯铜、锻钢、铸钢轧辊、锻钢轧辊、铸铁轧辊
测量方向	支持360°(垂直向下、斜下、水平、斜上、垂直向上)
硬度制式	里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、维氏(HV)、肖氏(HS)
测试精度	示值误差±4HLD：±1 HRC：±1 HB：示值重复性±4HLD
显示	OLCD,128×64图形点阵显示器
数据存储	最大600组(冲击次数32～1)
工作电压	6V镍氢电池组
持续工作时间	约200小时(不开背光时)
打印方式	热敏式
上下限设置范围	(170-960)HLD
通讯接口	USB2.0
外形尺寸	210×85×45mm(主机)
重量	约0.6kg(主机)
相对湿度	≤90％
操作温度	－20～+60℃
存储温度	-30℃～+60℃
使用环境	周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘

五、标准配置

标准配置	序号	名称	数量
	1	仪器主机	1台
	2	D型冲击装置	1只
	3	标准里氏硬度块	1块
	4	尼龙刷A	1只
	5	小支承环	1只
	6	电源适配器(充电器)	1只
	7	打印纸	1卷
	8	随机资料	1份
	9	ABS仪器箱	1只
	10	数据传输及分析软件光盘	1套
	11	通信电缆	1条

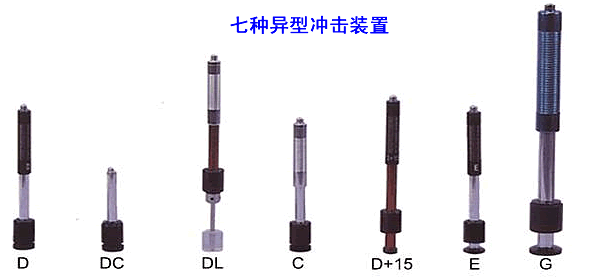

六、可选配置(异型冲击装置)

选择配置	序号	名称	数量	备注
	1	异型冲击装置	7种
	2	异型支撑环	12个
	3	冲击球头	2种
	4	尼龙刷B	1个	G型冲击装置时使用
	5	更换冲击球头工具	1只

七、开机显示与简要说明

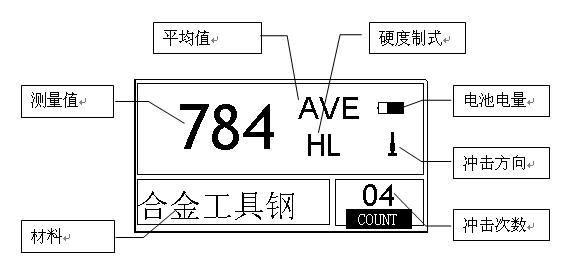

开机后仪器会自动进入主显示界面，如下图所示：

主显示界面说明
材料：当前设定的材料。
冲击方向：当前冲击方向。
硬度制式：当前测量值的硬度制式。
电池电量：不充电时显示剩余电量，充电时显示充电程度。
测量值：当前单次测量值（无平均值提示），当前平均值（有平均值提示）。
显示"-HI-"表示超过转换或测量范围，"-LO-"表示低于转换或测量范围。
冲击次数：测量时显示已经完成的冲击次数，用按键设置冲击次数时显示设置的冲击次数，浏览单次测量值时显示单次测量值的对应次数。
平均值图标：达到设定的冲击次数后，平均值图标"AVE"出现。
存储图标：对仪器内的存储器操作时，该图标出现；存储过程中，该图标闪烁显示。

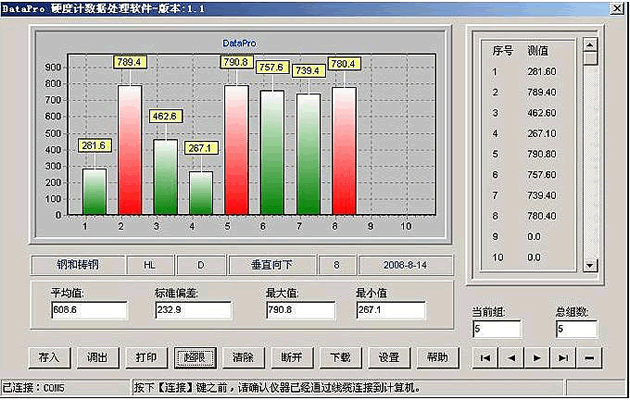

八、USB数据处理软件

·存入：将测量出来的数据存储
·调出：将数据从主机中调出
·打印：将数据打印输出，A4界面
·超限：设置公差限后的超限显示
·清除：清除测量数据
·连接：设定与主机连接
·断开：设定与主机断开
·下载：把数据下载到本地，实现海量存储
·设置：参数设置
·帮助：即时帮助功能

九、测量范围表：

材料	硬度制	冲击装置
材料	硬度制	D/DC	D+15	C	G	E	DL
Steel and cast steel 钢和铸钢	HRC	17.9～68.5	19.3～67.9	20.0～69.5		22.4～70.7	20.6～68.2
	HRB	59.6～99.6			47.7～99.9		37.0～99.9
	HRA	59.1～85.8				61.7～88.0
	HB	127～651	80～638	80～683	90～646	83～663	81～646
	HV	83～976	80～937	80～996		84～1042	80～950
	HS	32.2～99.5	33.3～99.3	31.8～102.1		35.8～102.6	30.6～96.8
Steel锻钢	HS	32.2～99.5
CWT、ST 合金工具钢	HRC	20.4～67.1	19.8～68.2	20.7～68.2		22.6～70.2
CWT、ST 合金工具钢	HV	80～898	80～935	100～941		82～1009
Stainless steel 不锈钢	HRB	46.5～101.7
	HB	85～655
	HV	85～802
GC. IRON 灰铸铁	HRC
	HB	93～334			92～326
	HV
NC、IRON 球墨铸铁	HRC
	HB	131～387			127～364
	HV
C．ALUM 铸铝合金	HB	19～164		23～210	32～168
C．ALUM 铸铝合金	HRB	23.8～84.6		22.7～85.0	23.8～85.5
BRASS 铜锌合金	HB	40～173
BRASS 铜锌合金	HRB	13.5～95.3
BRONZE铜锡(铝)合金	HB	60～290
COPPER纯铜	HB	45～315

十、异型冲击装置技术参数与适用介绍表

异型冲击装置		DC(D)/DL		D+15	C		G		E
冲击能量冲击体质量		11mJ5.5g/7.2g		11mJ7.8g	2.7mJ3.0g		90mJ20.0g		11mJ5.5g
球头硬度:球头直径:球头材料:		1600HV3mm碳化钨		1600HV3mm碳化钨	1600HV3mm碳化钨		1600HV5mm碳化钨		5000HV3mm金刚石
冲击装置直径:冲击装置长度:冲击装置重量:		20mm 86(147)/ 75mm 50g		20mm162mm80g	20mm141mm75g		30mm254mm250g		20mm155mm80g
试件最大硬度		940HV		940HV	1000HV		650HB		1200HV
试件表面平均粗糙度Ra:		1.6μm		1.6μm	0.4μm		6.3μm		1.6μm
试件最小重量:可直接测量需稳定支撑需密实耦合		>5kg2～5kg0.05～2kg		>5kg2～5kg0.05～2kg	>1.5kg0.5～1.5kg0.02～0.5kg		>15kg5～15kg0.5～5kg		>5kg2～5kg0.05～2kg
试件最小厚度密实耦合硬化层最小深度		5mm≥0.8mm		5mm≥0.8mm	1mm≥0.2mm		10mm≥1.2mm		5mm≥0.8mm
球头压痕尺寸
硬度300HV时	压痕直径压痕深度	0.54mm24μm	0.54mm24μm			0.38mm12μm		1.03mm53μm		0.54mm24μm
硬度600HV时	压痕直径压痕深度	0.54mm17μm	0.54mm17μm			0.32mm8μm		0.90mm41μm		0.54mm17μm
硬度800HV时	压痕直径压痕深度	0.35mm10μm	0.35mm10μm			0.35mm7μm		----		0.35mm10μm
冲击装置适用范围		DC型测量孔或园柱筒内; DL型测量细长窄槽或孔；D型用于常规测量	D+15型接触面细小，加长，适宜测量沟槽或凹入的表面			C型冲击力小，对被测表面损伤很小，不破坏硬化层，适合测量小轻薄部件及表面硬化层。		G型测量大厚重及表面较粗糙的铸锻件		E型测量硬度极高材料

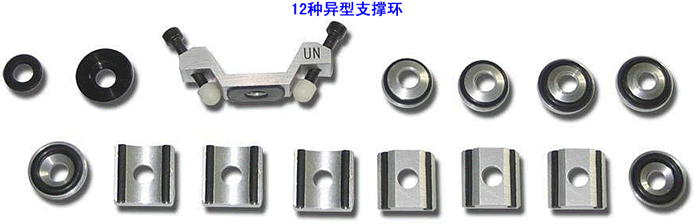

序号	代号	型号	简图	备注
1	03-03.7	Z10-15		测外圆柱面R10～R15
2	03-03.8	Z14.5-30		测外圆柱面R14.5～R30
3	03-03.9	Z25-50		测外圆柱面R25～R50
4	03-03.10	HZ11-13		测内圆柱面R11～R13
5	03-03.11	HZ12.5-17		测内圆柱面R12.5～R17
6	03-03.12	HZ16.5-30		测内圆柱面R16.5～R30
7	03-03.13	K10-15		测外球面SR10～SR15
8	03-03.14	K14.5-30		测外球面SR14.5～SR30
9	03-03.15	HK11-13		测内球面SR11～SR13
10	03-03.16	HK12.5-17		测内球面SR12.5～SR17
11	03-03.17	HK16.5-30		测内球面SR16.5～SR30
12	03-03.18	UN		测外圆柱面，半径可调R10～∞

十一、示值误差和示值重复性

序号	冲击装置类型	标准里氏硬度块硬度值	示值误差	示值重复性
1	D	760±30HLD 530±40HLD	±6 HLD ±10 HLD	6 HLD 10 HLD
2	DC	760±30HLDC 530±40HLDC	±6 HLDC ±10 HLDC	6 HLD 10 HLD
3	DL	878±30HLDL 736±40HLDL	±12 HLDL	12 HLDL
4	D+15	766±30HLD+15 544±40HLD+15	±12 HLD+15	12 HLD+15
5	G	590±40HLG 500±40HLG	±12 HLG	12 HLG
6	E	725±30HLE 508±40HLE	±12 HLE	12 HLE
7	C	822±30HLC 590±40HLC	±12 HLC	12 HLC

十二、服务承诺

本公司所有产品承诺两年内全免费维修，终身保修，易损易耗件价格合理！
